SIS知识贴：一文看懂保护层分析暨LOPA分析
LOPA ｜ 保护层分析
什么是LOPA?LOPA的优点？LOPA的用途？LOPA何时用？
本文内容从最基础开始来说一说LOPA!
什么是LOPA
LOPA是由事件树分析发展而来的一种风险分析技术，作为辨识和评估风险的半定量工具，是沟通定性分析和定量分析的重要桥梁与纽带。LOPA耗费的时间比定量分析少，能够集中研究后果严重或高频率事件，善于识别、揭示事故场景的始发事件及深层次原因，集中了定性和定量分析的优点，易于理解，便于操作，客观性强，用于较复杂事故场景效果甚佳。所以在工业实践中一般在定性的危害分析如HAZOP，检查表等完成之后，对得到的结果中过于复杂的、过于危险的以及提出了SIS要求的部分进行LOPA，如果结果仍不足以支持最终的决策，则会进一步考虑如QRA等定量分析方法。

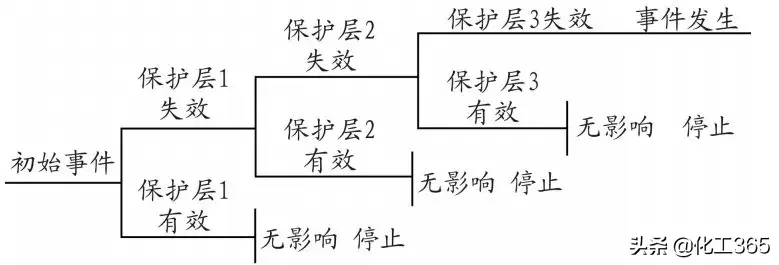

LOPA分析是一种特殊的事件树分析形势，如图所示，初始事件位于事件链的开始，并导致不期望发生的后果，为了降低不期望时间的发生频率，通过一个或者更多的保护层来防止事故发生，即通过各种安全保护措施及其失效概率将事故发生概率降低到可接受范围内，通过将风险水平和接受风险比较，最终可以确定附加系统的安全完整性等级（SIL）
LOPA分析的使用时机
LOPA 分析的应用一般是在定性危害评估之后,用定性危害分析小组识别的情形进行。当定性 危害分析的结果表明需要降低风险,而定性危害分析小组又碰到了如下问题时,就需要进行 LOPA 分析:
01事故场景过于复杂,以至于定性方法不能描述
02事故场景后果严重,无法确定事故后果的发生频率
03无法判断防护措施是否为真正的独立保护层
04需要确定事故场景的风险等级,以及各保护层降低的风险水平
05其他情形等
保护层
保护传承作用是预防或减轻不希望的后果。这些保护层有些可以独立完成其保护功能;有些需同其他措施共同作用后对风险起到消减作用。总体来说可分为两大类:

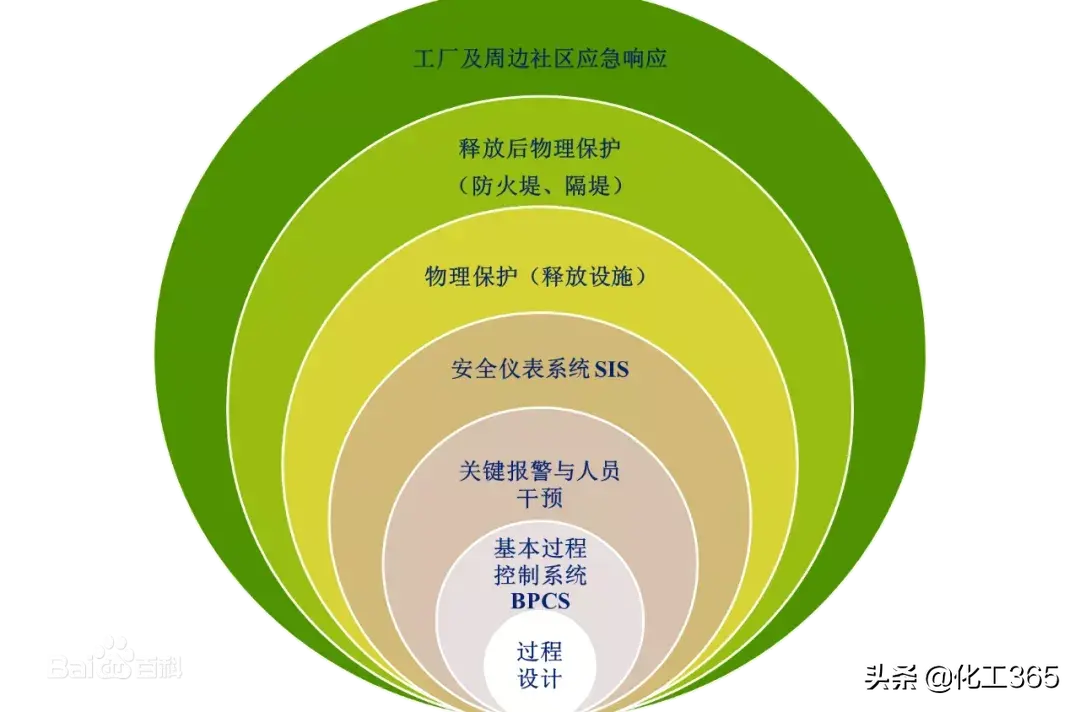

事件阻止层和后果减弱层,事件阻止层可以阻止潜在危险的发生;后果减弱层则是针对已经发生的危险,尽可能减少后 果的危害程度,降低损失。保护层分析的思想,可以用一个“洋葱”来形象地描述。外部设立多重保护层,以保证生产过程的安全运行。
独立保护层是指能够阻止场景向不良后果继续发展的并且独立于初始事件或场景中其他保护层的行动、设备或系统。一个独立保护层必须特定地防止某一种风险后果的发生,且保护层的操作必须独立于其他保护层,必须具有可靠性,无论是系统失效还是随机失效,都需要在保护层的设计中被考虑到。

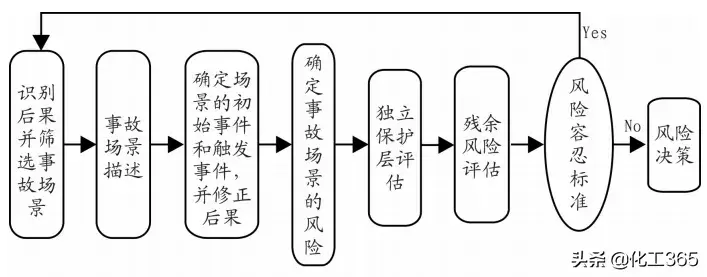

LOPA分析步骤
在开展 LOPA 分析之前,企业应根据实际情况 编制风险矩阵,其中对事故发生频率和后果严重程度要进行定量描述,便于确定风险。
同很多分析方法一样,LOPA 分析也有自己的规则。
LOPA分析的优点及局限性
LOPA分析在风险分析方面有许多优点,包括:
可以比定量风险分析节省更多的时间
其结果更加直观,提供了更具可靠性的风险判断
能更精确地确定原因/后果对,有助于更好地进行场景识别
可以帮助企业确定风险是否可接受,是否符合最低合理可行原则
为最终的风险决策提供了定量参考依据
LOPA 分析虽给出了有价值的风险评估结果, 但相比其他定量分析方法要简单得多。LOPA 分 析中所采用的数值多为经验值,不能准确得出场景 风险。LOPA 分析要比定性分析方法耗时,且并不 适用于所有的场景分析,所以也存在一定的局限性。
本文参考文献：《保护层分析方法研究及其在风险分析中的引用》、百度百科
