建筑钢筋等级在CAD绘图中符号标注

建筑钢筋等级在CAD绘图中符号标注

#来兴趣频道选好礼#建筑钢筋等级 CAD 图形符号标注

按照国家相关规范规定，常用的是热轧钢筋，分为热轧带肋钢筋和热轧光圆钢筋。热轧光圆钢筋按屈服强度特征值分为235、300级，分别以HPB235、HPB300进行标识。热轧带肋钢筋按屈服强度特征值分为335、400、500级，分别以HRB335、HRB400和HRB500进行标识。

在 CAD 绘图中，要采用特殊的钢筋等级符号来标注识别通常所说的 I 级钢筋、 II 级钢筋、 III 级钢筋。

钢筋混凝土施工图中钢筋的标注，一般采用引出线的方法，有2种标注方法。

(1）标注钢筋的根数、直径和等级，例如"3∮20"、"5∮16"。

3、5：表示钢筋安装根数。

∮：表示钢筋等级符号。

20、16：表示钢筋直径大小（ mm )。

(2）标注钢筋的等级、直径和相邻钢筋中心间距，例如"∮8@200"、"∮16@150"。

∮：表示钢筋等级符号。

8、16：表示钢筋直径大小（ mm )。

@：表示相等中心距符号。

200、150：表示相邻钢筋的中心间距大小（钢筋间距＜200/150mm)。

Auto CAD 绘图软件系统本身并没有提供直接生成上述符号的功能命令。

在 CAD 图中标注钢筋等级符号。方法是使用 AutoCAD 钢筋符号专用字体文件，是把 AutoCAD 钢筋符号专用字体文件复制到 AutoCAD 的安装目录的字体库" Fonts "文件夹内。在命令行输入命令： TEXT

当前文字样式：

" Standard "文字高度：<10.0000>注释性：否

指定文字的起点或［对正（ J )／样式（ S )]:

指定高度＜10.0000>:300

指定文字的旋转角度＜0>:0

接着在屏幕上输入文字内容和对应钢筋符号，例如输入

"%%13225"、"%%131@180"

%%130：一级钢符号（也可以输入％%℃)。

%%131：二级钢符号。

%%132：三级钢符号。

%%133：四级钢符号。

钢筋等面积代换的计算方法主要基于钢筋的截面积相等原则。

等面积代换公式：n₂ = (n₁ × d₁²) / d₂²

n₁：原设计钢筋的根数。

d₁：原设计钢筋的直径（mm）。

n₂：代换后钢筋的根数。

d₂：代换后钢筋的直径（mm）。

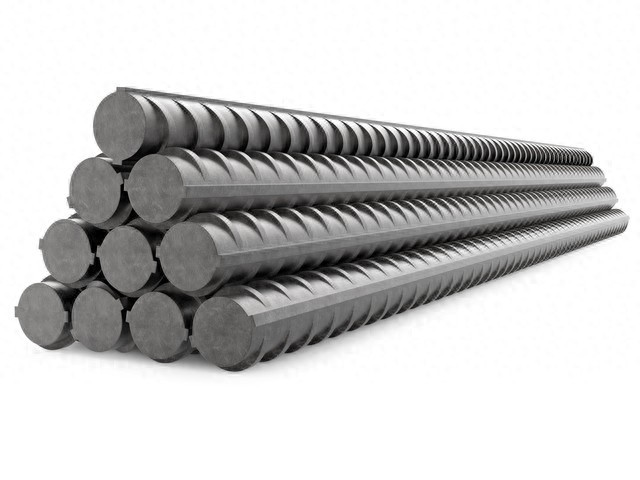

螺纹钢
