固态继电器的介绍与使用

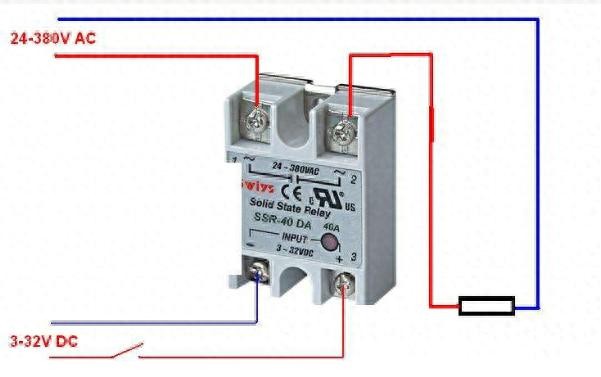

固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关；是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。

固态继电器按输出端极性的不同，可分为直流式和交流式两大类。

固态继电器和传统的电磁继电器相比较，具有的优点是：工作可靠、寿命长、无噪声、无火花、无电磁干扰、开关速度快、抗干扰能力强、体积小、耐冲击、耐振动、防爆、防潮、防腐蚀，能与TTL.DTL.HTL等逻辑电路兼容，可以通过微小的控制信号实现直接驱动大电流负载的目的。正因为如此，固态继电器在很多领域正逐渐取代电磁继电器。

但固态继电器也存在一些缺点，主要是输出端在导通时存在一定的电压降，即本身有功耗，需采取相应的散热措施；在断开时存在一定的漏电流。另外，固态继电器的控制状态比较单一、过载能力差，并且直流继电器和交流继电器不能通用。
