光纤收发器的安装与使用与故障判定

纤收发器是现在网络传输中应用比较广泛的设备了，其特点是成对使用，体积小，传输距离远（25KM）。光纤收发器是现在网络传输中应用比较广泛的设备了，其特点是成对使用，体积小，传输距离远（25KM）。

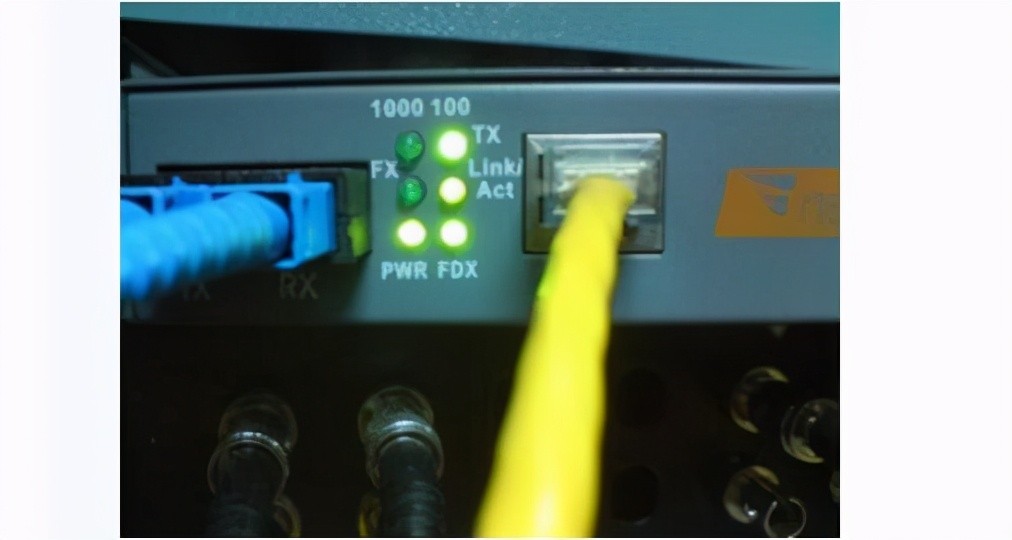

光纤收发器指示灯的意义

1、LAN指示灯

LAN1、2、3、4插孔的灯代表内网网络连接情况的显示灯，一般是闪烁或者长期亮着。如果不亮表示网络没有连接成功，或者没电。如果长期亮着代表网络正常，但是没有数据流动和下载。与之相反的就是闪烁，说明这时的网络正处于下载或上传数据当中。

2、POWER指示灯

它是用来开启或者关闭光纤收发器的。使用中是常亮，关闭使用是熄灭。

3、POTS指示灯

POTS1、2是内网电话线是否连接的显示灯。灯光状态是常量和闪烁，颜色是绿色。常亮代表正常使用，可以连接到软交换机，但是没有任何业务流传输。熄灭表示没电或者无法注册到交换设备。闪烁时是有业务流的意思。

4、指示灯LOS

外线光纤是否连接的显示灯。闪烁代表ONU接收光功率的效率有些低，但光接受机的灵敏度高。常亮是表示ONUPON的光模板电源已经关掉了。

5、指示灯PON

这是外线光纤是否连接的状态显示灯。常亮和闪烁都是正常使用当中，熄灭代表ONU没完成OAM的发现和注册。

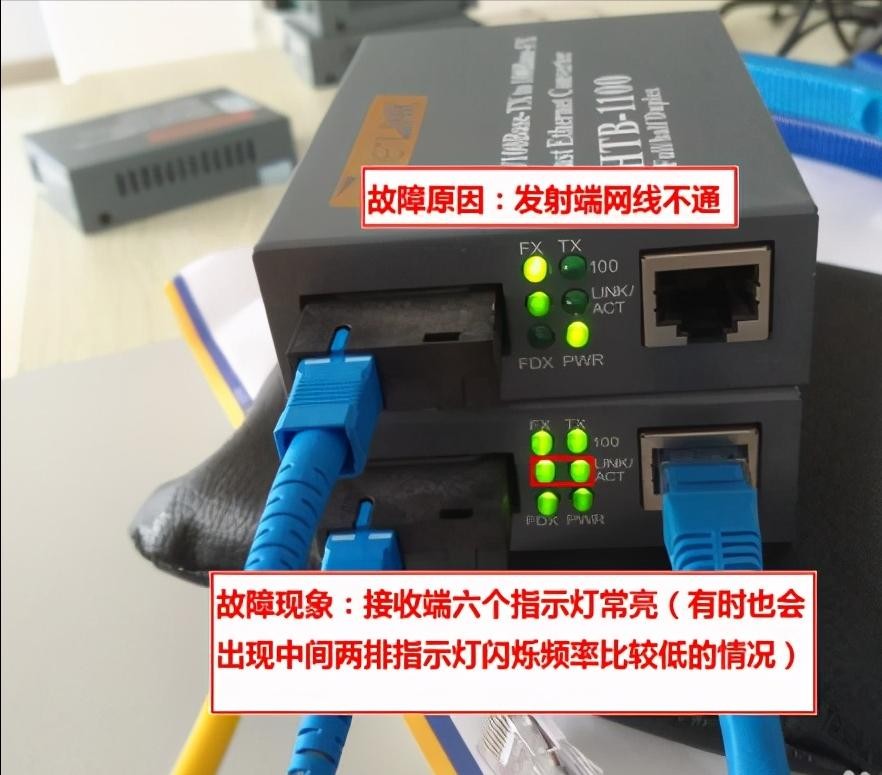

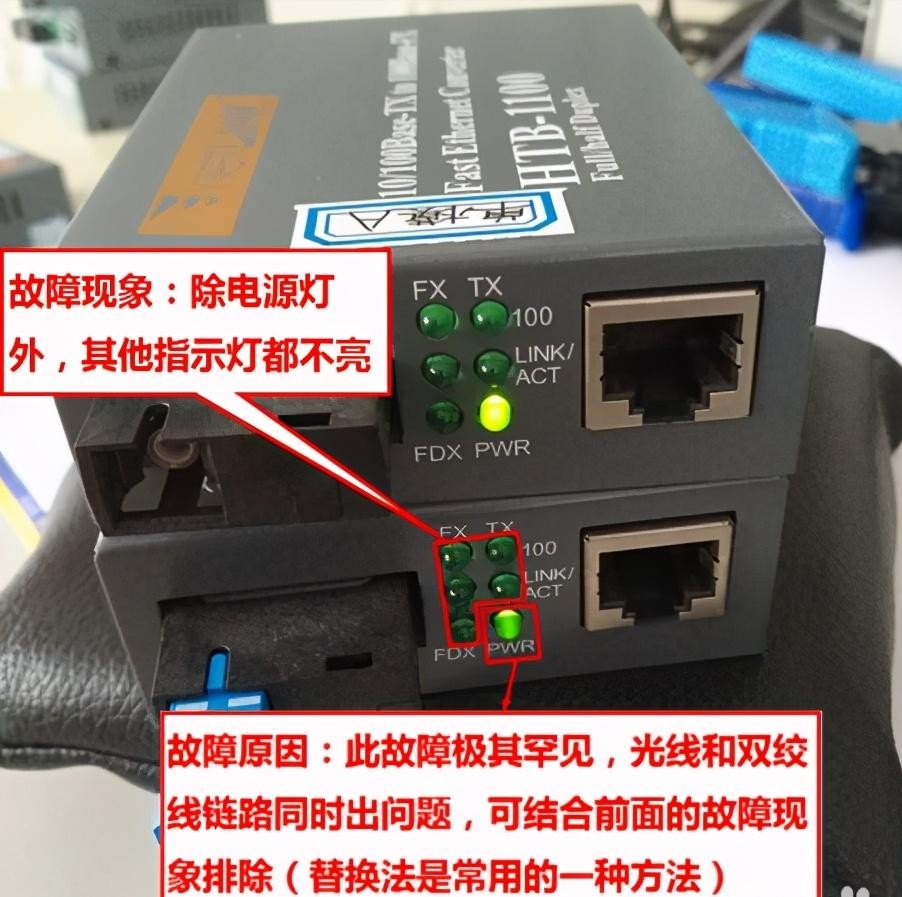

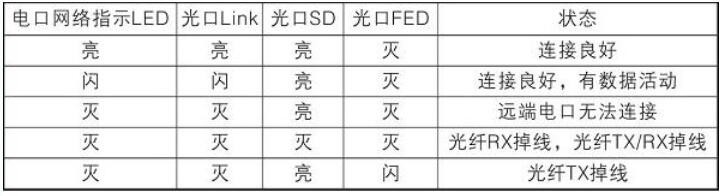

光纤收发器指示灯故障判定方法

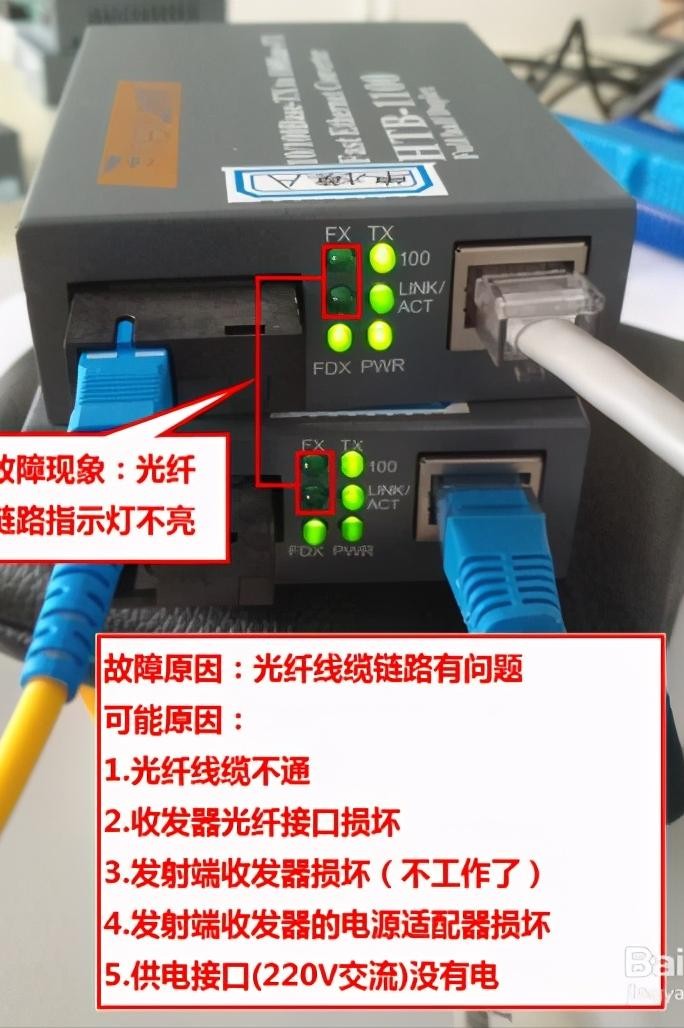

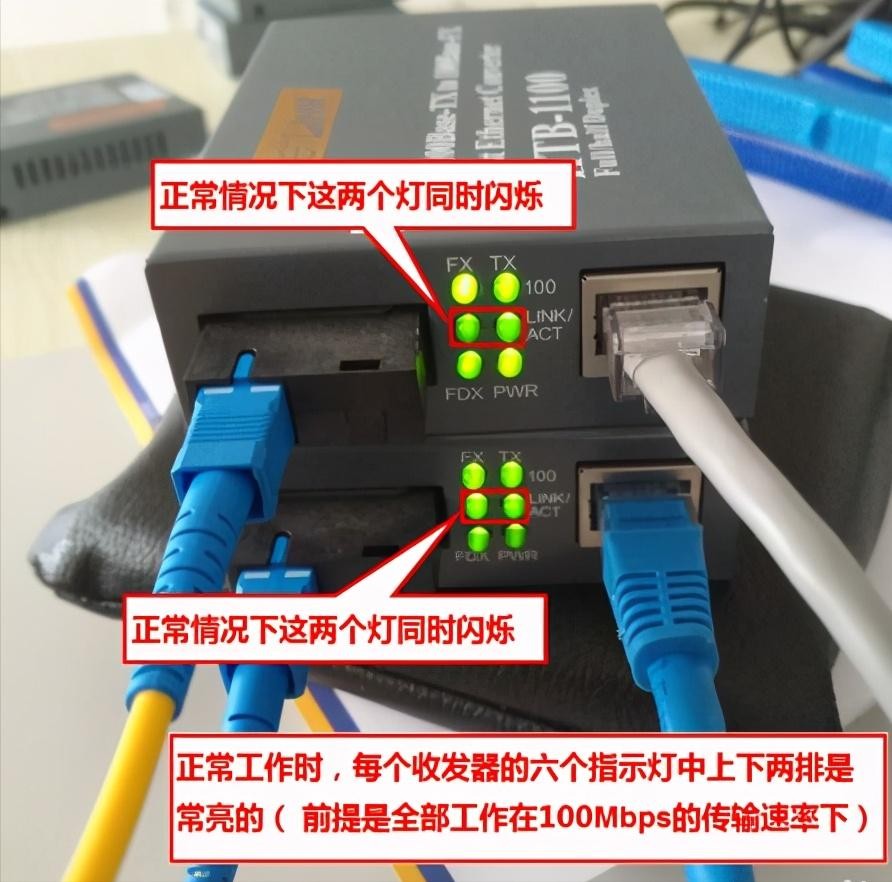

1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮

如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式接收;另一头是交叉方式连接。

如A收发器的光口（FX）指示灯亮而B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光芒跳线可能断了）。

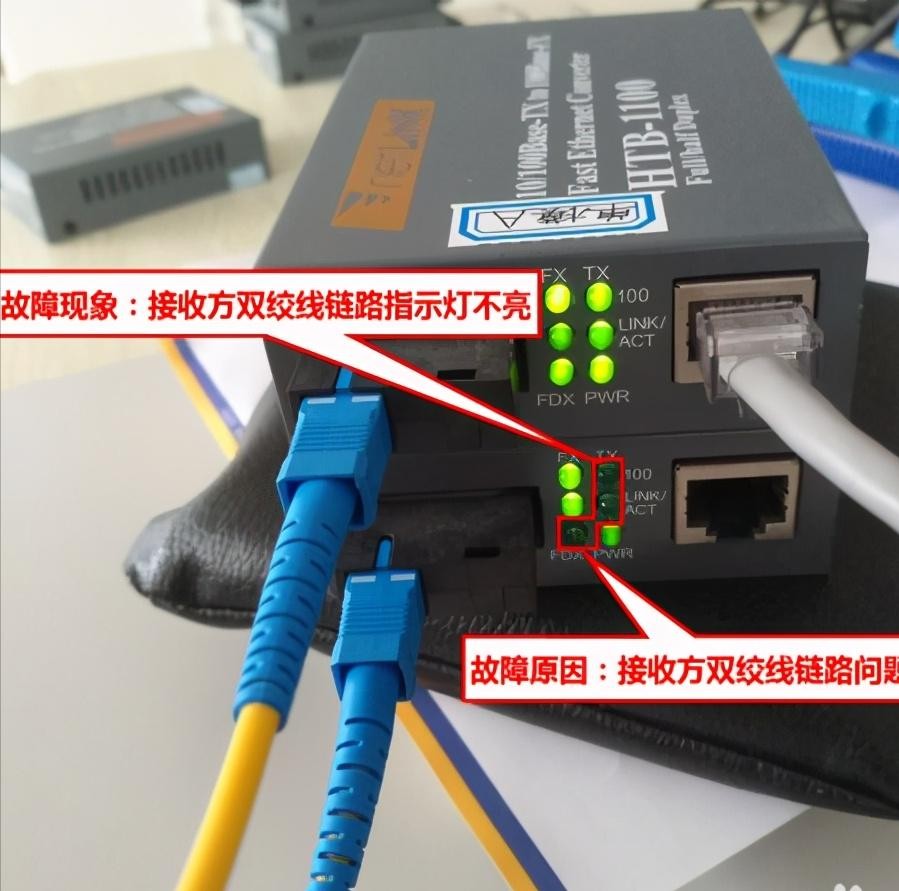

双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

有的收发器有两个RJ45端口：（ToHUB）表示连接交换机的连接线是直通线;（ToNode）表示连接交换机的连接线是交叉线。

有的收发器侧面有MPR开关：表示连接交换机的连接线是直通方式；DTE开关：连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断

光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光，如有可见光则表明光缆没有断。

光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光，如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误

有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。

4、用光功率计仪表检测

光纤收发器或光模块在正常情况下的发光功率：多模2Km：-10db—18db之间；单模20公里：-8db—15db之间；单模60公里：-5db—12db之间；假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。

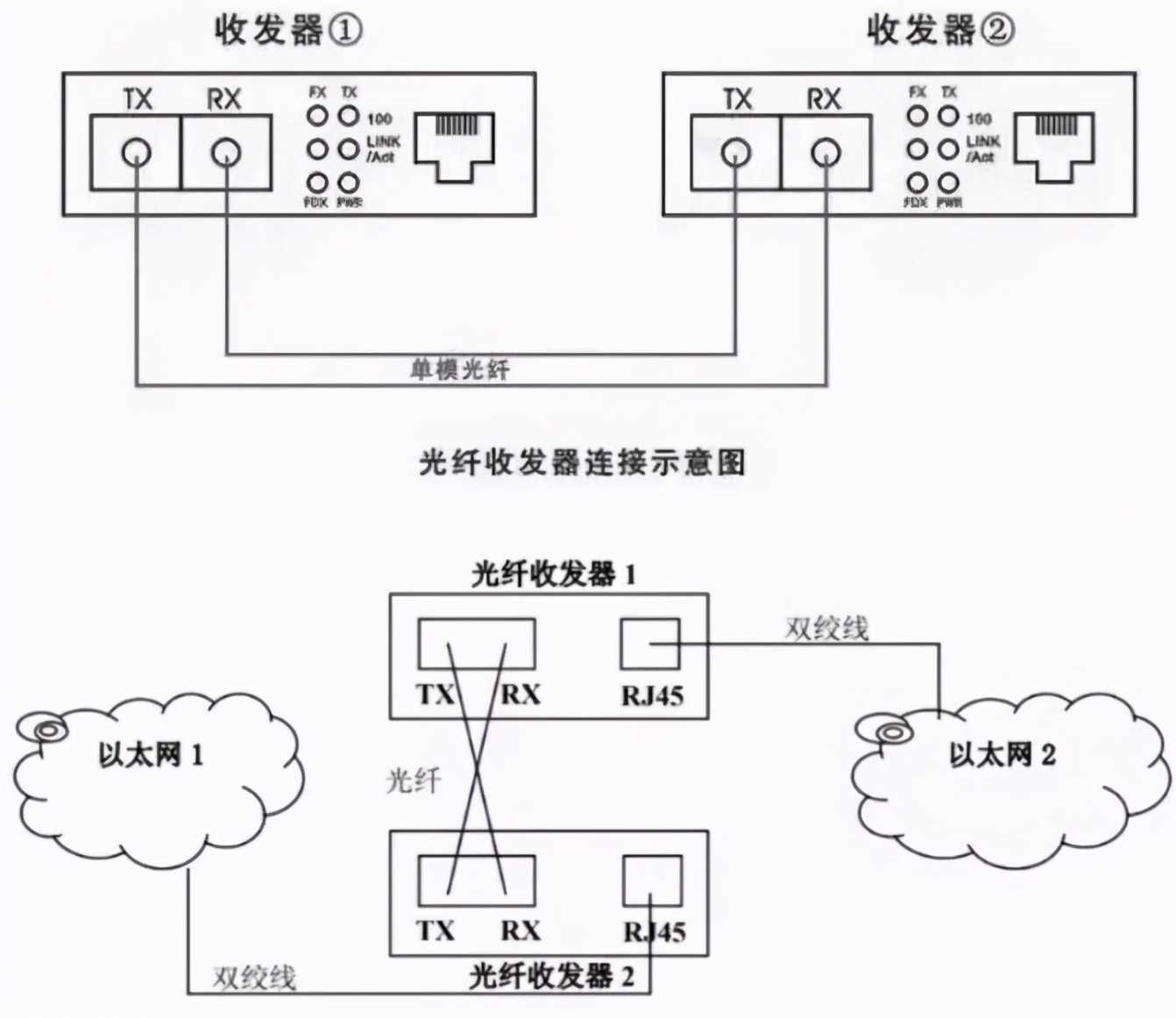

光纤收发器安装图解

1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？

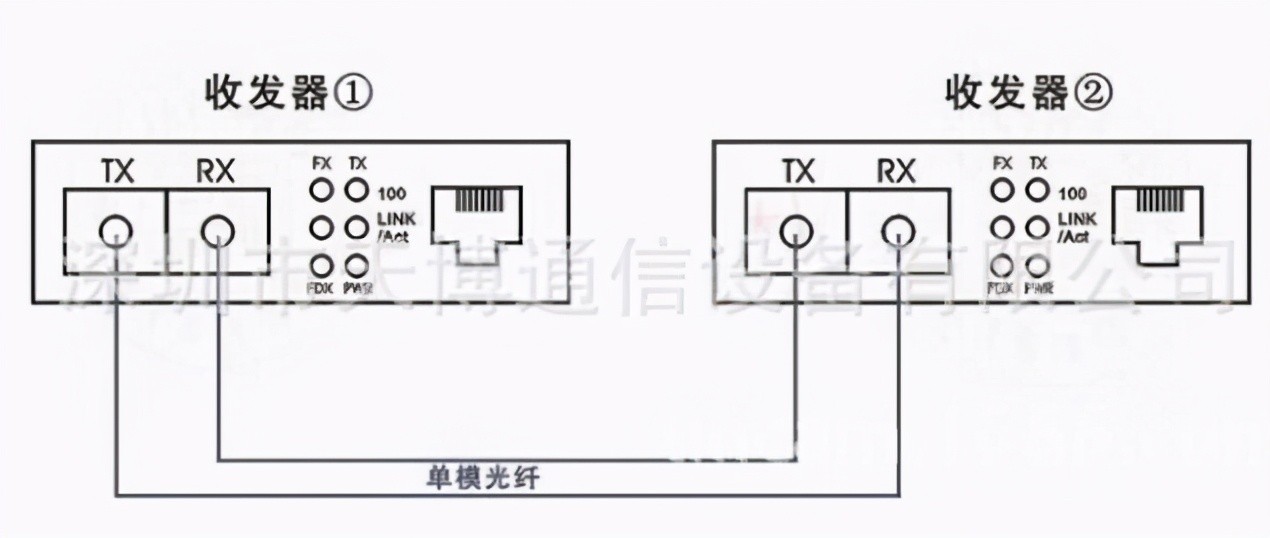

a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。

b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。

c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

d、有的收发器有两个RJ45端口：（ToHUB）表示连接交换机的连接线是直通线；（ToNode）表示连接交换机的连接线是交叉线。

e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。

光纤收发器的使用方法

使用步骤如下：

①光纤都是一对的。从光收发电口出来就可以接上你的局域网。

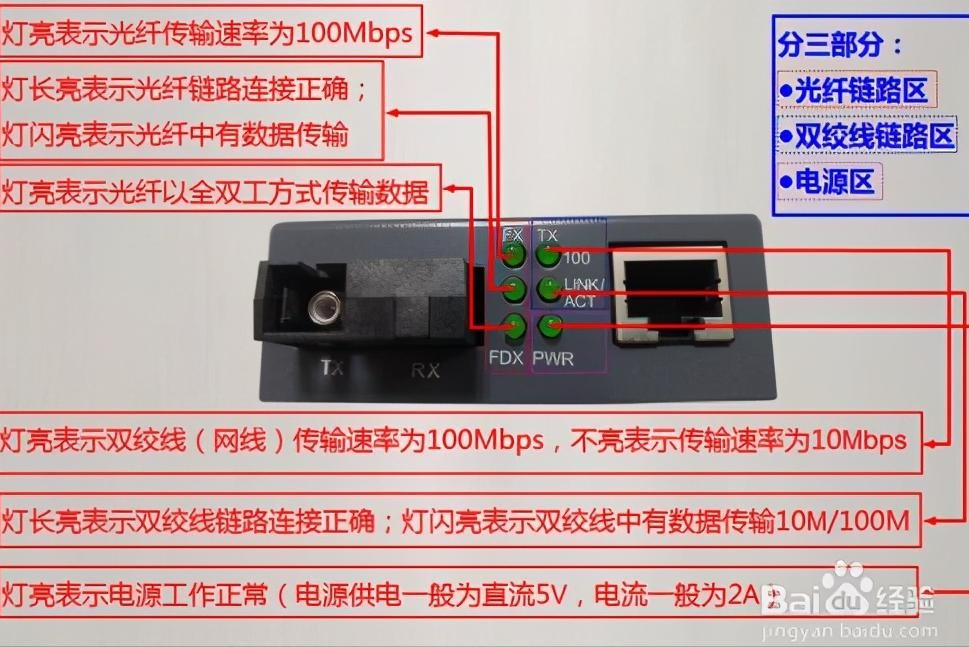

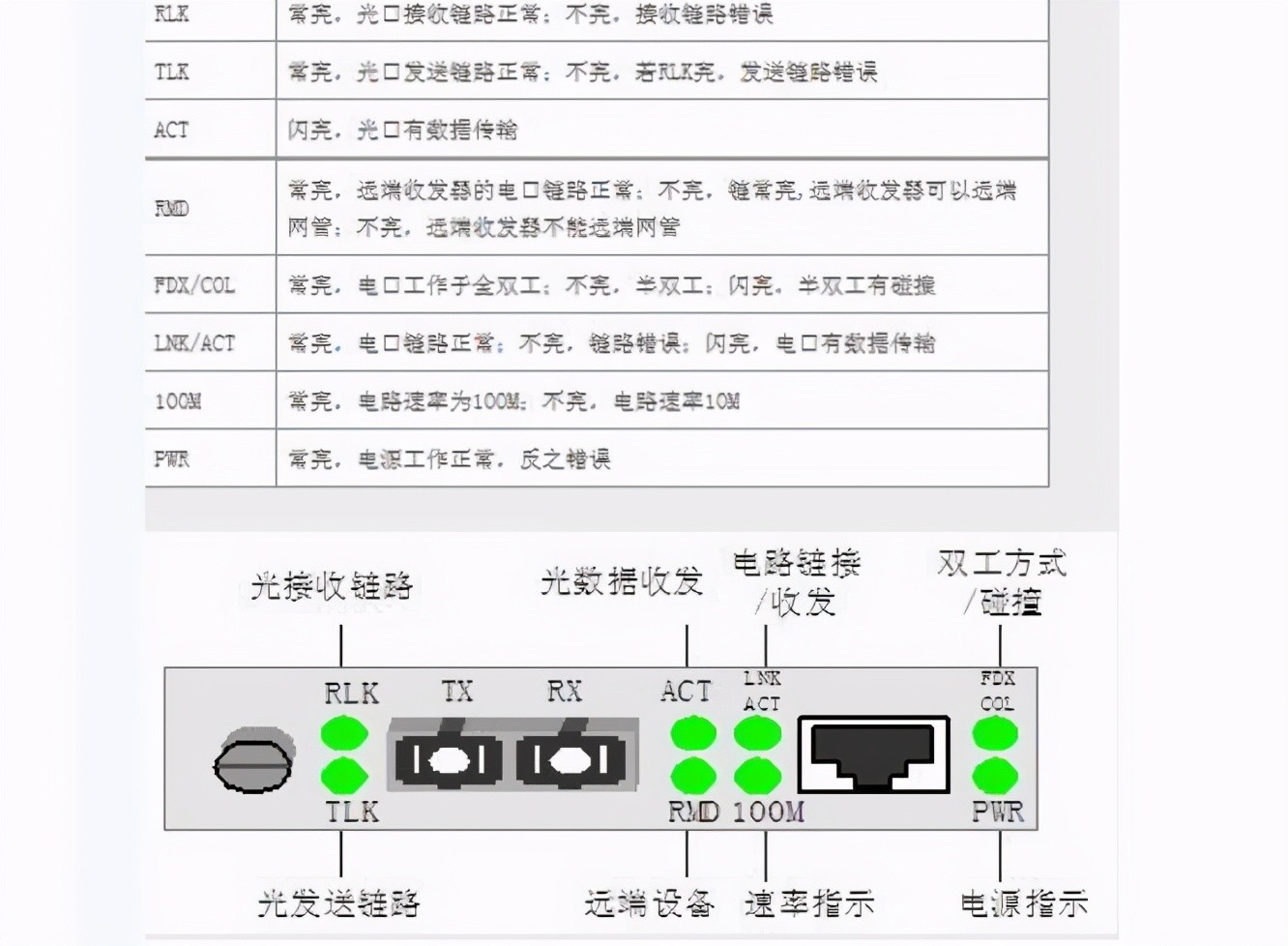

②各类型光纤收发器的面板结构图

PWR：电源指示灯

FX：光口链接/状态指示灯

FXLINK/ACT：光口链接/状态指示灯

FDX：光口工作模式指示灯

TX-100：电口信号指示灯

TXLINK/ACT：电链接/状态指示灯

③光纤接口的连接必须注意单模、多模匹配。

使用注意事项：

1、光纤收发器到100BASE-TX设备（交换机，集线器）的连接；

2、光纤收发器到100BASE-TX设备（网卡）的连接；

3、光纤收发器到100BASE-FX的连接。

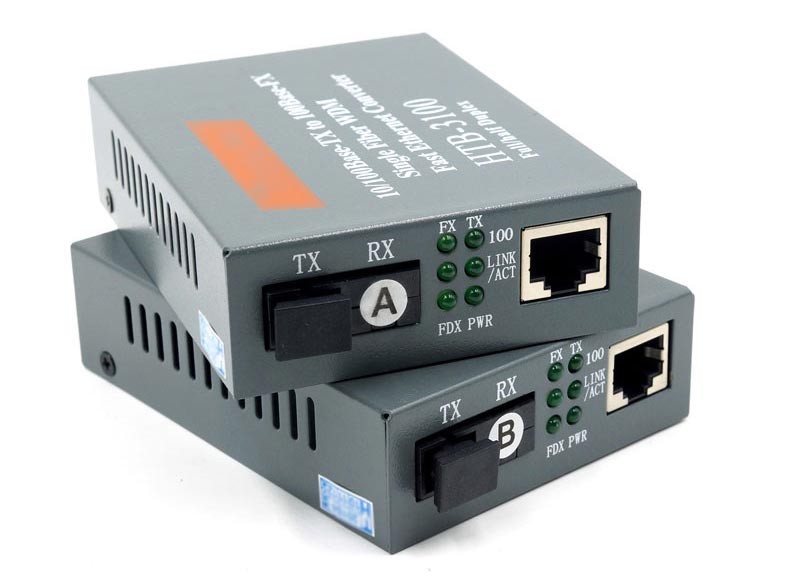

光纤收发器a与b怎么放

光纤收发器的ab端是发射端（a端）和接收端（b端），单纤收发器两端分别是A端与B端，这两端的波长不同，发射端的波长比接收端的波长短，而双纤收发器其实是不分AB端的，因为它两端的波长是一致的，只是在连接时分TX（发射）端和RX（接收）端。那么，光纤收发器a与b怎么放？如何使用光纤收发器的AB端？接下来我们就跟随小编一起来看看吧！

A端发射，B端接收。首先，光纤收发器按光纤芯数分类有2种，一种是单模双纤光纤收发器，一种是单模单纤光纤收发器。我们讲到的A，B。只有单模单纤光纤收发器才会使用到。因为单模单纤收发器它是通过一芯光纤来传输，那么发射和接收光都是同时通过一根光纤芯来传输。这样的情况，要实现正常通讯就必须用到2种波长的光来区分。

因此单模单纤收发器的光模块发射光波长就有2个，一般是1310nm/1550nm，远距离是1490nm/1550nm.这样一对收发器的互连的2端就会存在区别，一端收发器发射1310nm接收1550nm。

另一端则是发射1550nm，接收1310nm.那么方便用户区分，一般就会用字母来代替。

就出现了A端（1310nm/1550nm），B端（1550nm/1310nm）。用户使用必须AB配对使用。不可AA或者BB连接。

如何使用光纤收发器的AB端？

光纤收发器的AB端通常是成对使用，A端用来发射，B端用来接收。人们根据连接光纤的芯数可分为单纤收发器与双纤收发器，但在市面上使用单纤收发器的人较多。单纤收发器两端分别是A端与B端，这两端的波长不同，发射端的波长比接收端的波长短，而双纤收发器其实是不分AB端的，因为它两端的波长是一致的，只是在连接时分TX（发射）端和RX（接收）端。单纤顾名思义是一根光纤，也有行内人爱称单芯收发器，是指在一个光纤上进行两端信号的收发，因为在单模单纤收发器的内部使用的光模块带有两个发射光波长，而双纤是通过两根光纤交叉连接的，内部的光膜块只有一个波长。

光纤收发器的AB端可随便连接吗？

对于光纤收发器而言，收发器的主要作用是延长网络传输距离，可在一定程度上缓解了网线无法远距离传输的缺陷，为最后一公里传输带来了便捷，但是对于刚接触收发器的人来说会犯一些最为常见的错误，如光纤收发器的发射端与接收端分不清。

这就回到我们今天要说的主题：收发器为什么要分发射端与接收端？两端可以随意连接吗？

关于收发器分发射端与接收端的原因在于，收发器在使用时需把信号进行双向传输，通常是成对使用，根据连接光纤的芯数可分为单纤收发器与双纤收发器，但在市面上使用单纤收发器的人较多；单纤收发器两端分别是A端与B端，这两端的波长不同，发射端的波长比接收端的波长短，而双纤收发器其实是不分AB端的，因为它两端的波长是一致的，只是在连接时分TX（发射）端和RX（接收）端，单纤顾名思义是一根光纤，也有行内人爱称单芯收发器，是指在一个光纤上进行两端信号的收发，因为在单模单纤收发器的内部使用的光模块带有两个发射光波长，而双纤是通过两根光纤交叉连接的，内部的光膜块只有一个波长。
